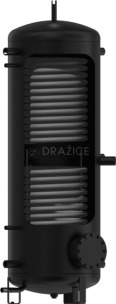

Акумулююча ємність NAD 500 v5 з теплоізоляцією Neodul 80 мм виробляється з фланцем із міжцентровою відстанню болтів 210 мм для монтажу фланцевого нагрівального елемента TPK. Ємність містить два теплообмінники з площею поверхні кожного по 1,5 м² для приєднання наступної опалювальної системи (наприклад SOLAR).
Акумулюючий бак служить для акумулювання надлишкового тепла з джерела. Джерелом може бути:
- твердопаливний котел;
- тепловий насос;
- сонячний колектор;
- камінна топка.
Баки серії NAD слугують тільки для збереження тепла в системі опалення, робочим теплоносієм є опалювальна вода. Включення акумулюючого баку в систему опалення з джерелом тепла забезпечує ідеальну роботу джерела тепла при сприятливих температурних умовах. Перевага полягає головним чином в оптимізації роботи джерела тепла (максимальної ефективності), коли надмірне незатребуване тепло акумулюється в баку.
Бак і трубчасті теплообмінники виготовляються з нержавіючої сталі, без обробки внутрішньої поверхні, зовнішня поверхня баку покривається захисною емаллю. Бак не призначений для зберігання ГГВ (гарячої господарської води). Теплоакумулятор зі з'ємною теплоізоляцією товщиною 80 мм – Neodul LB PP.
Технічні параметри
Тип | NAD 500 v5 |
Об'єм, л | 475 |
Діаметр, мм | 600 |
Висота, мм | 1965 |
Вага, кг | 138 |
Макс. тиск баку, MPa | 0,3 |
Макс. температура опал. води в баку, °C | 90 |
Макс. температура опал. води в теплообміннику, °C | 110 |
Поверхня нагріву теплообмінників, м² | 1,5 / 1,5 |
Об'єм теплообмінників, л | 10,5 / 10,5 |
Товщина ізоляції, мм | 80 |
Максимальна к-ть і потужність ТЕНу серії TPK 210-12, кВт | 1 х 12 |
Максимальна к-ть і потужність ТЕНу серії TJ 6/4 ", кВт | 1 x 9 |
Клас енергоефективності | С |
Статичні втрати, Вт | 83 |
